電流互感器作業原理
在供電用電的線路中，電流相差從幾安到幾萬安，電壓相差從幾伏到幾百萬伏。線路中電流電壓都比較高，如直接丈量是非常危險的。為便于二次外表丈量需求轉換為比較一致的電流電壓，運用互感器起到變流變壓和電氣阻隔的作用。顯現外表大部分是指針式的電流電壓表，所以電流互感器的二次電流大多數是安培級的（如5等）。隨著時代發展，電量丈量大多已經達到數字化，而計算機的采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。微型電流互感器稱之為“儀用電流互感器”。（“儀用電流互感器”有一層意義是在實驗室運用的多電流比精細電流互感器，一般用于擴大外表量程。）

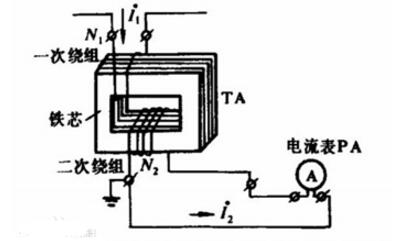

電流互感器原理線路圖微型電流互感器與變壓器類似也是依據電磁感應原理作業，變壓器改換的是電壓而微型電流互感器改換的是電流算了。繞組N1接被測電流，稱為一次繞組（或原邊繞組、初級繞組）；繞組N2接丈量外表，稱為二次繞組（或副邊繞組、次級繞組）。
電流互感器作業原理圖
微型電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實踐電流比K。微型電流互感器在額定作業電流下作業時的電流比叫電流互感器額定電流比，用Kn表示。Kn=I1n/I2n。
電流互感器的作用
電壓互感器的作用是把高電壓按份額聯系改換成100V或更低等級的規范二次電壓，供維護、計量、外表設備運用。一起，運用電壓互感器能夠將高電壓與電氣作業人員阻隔。電壓互感器盡管也是依照電磁感應原理作業的設備，但它的電磁結構聯系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的巨細由回路的阻抗決議。當二次負載阻抗減小時，二次電流增大，使得一次電流主動增大一個分量來滿意一、二次側之間的電磁平衡聯系。能夠說，電壓互感器是一個被限制結構和運用形式的特殊變壓器。
電流互感器的作用是能夠把數值較大的一次電流經過一定的變比轉換為數值較小的二次電流，用來進行維護、丈量等用途。如變比為400/5的電流互感器，能夠把實踐為400A的電流轉變為5A的電流。電流互感器用于丈量比較大的電流。
電流互感器接反了會怎么樣
電流互感器二次有兩個接線端子，當一次電流流入方向不一起，二次電流從兩個接線端子中哪個流出就不相同，這就是CT的極性。極性接反了對一般的電流維護沒有問題，只對方向維護有影響，會形成誤動。一段壓變避雷器柜有二次小線銜接至二段避雷器柜，是PT的二次線銜接過去，這樣當A段母線PT檢修時，A段母線PT二次電壓切換到B段，確保電壓表特別是低電壓維護不會誤動，即用于二次電壓切換。
