電流互感器的二次負載阻抗假定超過了其容許的二次負載阻抗．為什么準確度就會下降?
電流互感器二次負載阻抗的大小對互感器的準確度有很大影響。
這是由于，假定電流互感器的二次負載阻抗添加得許多，超出了所容許的二次負載阻抗時，勵磁電流的數值就會大大添加，而使鐵芯進入飽滿狀況，在這種狀況下，一次電流的很大一部分將用來供應勵磁電流，從而使互感器的過錯大為添加，其準確度就隨之下降了。
用于差動保護的電流互感器，要求其鐵芯好，還要加大鐵芯截面，為什么？
在系統正常作業或差動保護規劃外部短路時，差動保護兩頭電流互感器的電流數值和相位相同，應沒有電流流入差動繼電器，但實際上這兩套電流互感器的特性不或許 完全相同，勵磁電流便不一樣，二次電流不會相等，繼電器中將流過 不平衡電流。為了減少不平衡電流，有必要改善電流互感器的結構，使其不致飽滿，或選用損耗小的特種硅鋼片制造鐵芯，并加大鐵芯截面。
電流互感器二次繞組的接線有那幾種辦法？
依據繼電保護和自動設備的不同要求，電流互感器二次繞組一般有以下幾種接線辦法：
⑴完全（三相）星形接線；
⑵不完全（兩相）星形接線；
⑶三角形接線；
⑷三相并接以獲得零序電流接線；
⑸兩相差接線；
⑹一相用兩只電流互感器串聯的接線；
⑺一相用兩只電流互感器并聯的接線。
什么叫電流互感器的接線系數?接線系數有什么效果?
經過繼電器的電流與電流互感器二次電流的比值叫電流互感器的接線系數，即Kc=Ik／I2式中
Ik-流入繼電器中的電流；
12-流入電流互感器的二次電流；
接線系數是繼電保護整定核算中的一個重要參數，對各種電流保護測量元件動作值的核算，都要考慮接線系數。
什么叫電流互感器反充電?對保護設備有什么影響?
零序電流互感器的裝置
（1）電纜頭和零序電流互感器的支架運用絕緣物牢靠隔絕。
（2）產生單相接地時，接地電流不僅在地中流過，也或許沿著電纜外皮流過。為了防止區外單相接地缺陷時設備誤動作，電纜頭接地線應穿過零序電流互感器再接地。（接地線回穿過零序電流互感器再接地）
電流互感器的接線

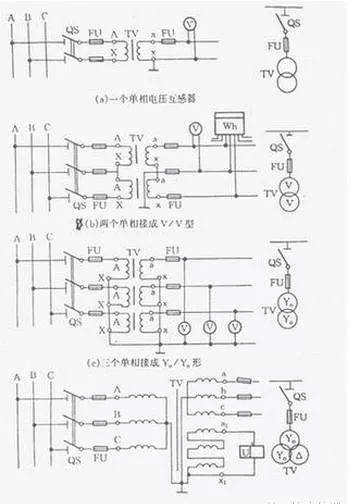

電流互感器在三相電路中常用的接線辦法有四種：如下圖
1．一個單相電流互感器的接線，用于對稱的三相電路，二次側可接外表和繼電器，如圖1（a）。
2．兩個單相電流互感器的V/V形接線，可測量相間線電壓，但不能測相電壓，如圖1（b）。
3．三個單相電流互感器接成Y0/Y0形，如圖1（c）?？晒?yīng)要求測量線電壓的外表和繼電器，以及要求供應相電壓的絕緣監察電壓表。
4．一臺三相五芯柱電流互感器接成Y0/Y0/Δ（開口三角形），如圖1（d）所示。接成Y0形的二次線圈供電給外表、繼電器及絕緣監察電壓表等。輔佐二次線圈接成開口三角形，供電給絕緣監察電壓繼電器。當三相系統正常作業時，三相電壓平衡，開口三角形兩頭電壓為零。當某一相接地時，開口三角形兩頭呈現零序電壓，使絕緣監察電壓繼電器動作，宣告信號。

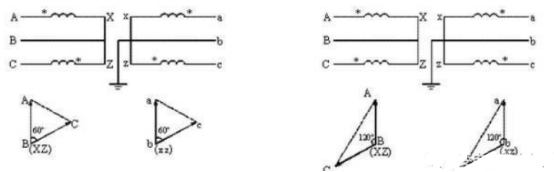

具體分析如下PT接V/V型的接線圖：左圖是正確接線，電壓平衡；右圖是過錯接線，電壓不平衡。
